IZ1CQN - Antenna Mini Whip

01/01/2011 - La pa0rdt Mini Whip è una piccola antenna attiva per la ricezione nella gamma 10 kHz - 30 MHz. Come sempre Google permette un ampio approfondimento delle caratteristiche di questa antenna. Antenna che userò, esclusivamente, per l'ascolto nelle bande basse (in particolare per il traffico NAVTEX e DSC).

Vi ricordo che le prestazioni di questa antenna (come per tutte le altre...) sono legate sia alla posizione sia all'altezza della stessa. Nel mio caso è posizionata sul tetto ed è fissata su di un tubo in pvc ad un' altezza dal tetto di circa 2.5 m. Ecco alcune caratteristiche riportate nella documentazione che Roelof Bakker - PA0RDT invia insieme all'antenna:

pa0rdt Mini Whip ©:

Gamma di frequenza: 10 KHz - 30 MHz

Alimentazione: 12-15 V - 45 mA

OIP2: > + 60 dBm

OIP3: > + 30 dBm

Connettore: BNC 50 ohm

Dimensioni: lunghezza 100 mm - diametro 40 mm

Power Feed Unit:

Protezione contro l'inversione di polarità e corto circuito

Trasformatore di isolamento

Fusibile autoriparante

Corrente nominale: 100 mA

Corrente massima: 200 mA

Connettori RF: BNC 50 ohm

Ingresso alimentazione: DC 2.1 mm/5.5 mm

Dimensioni: 65 x 55 x 35 mm

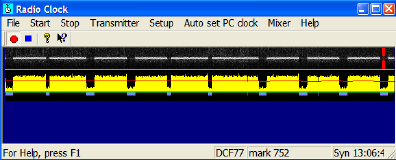

10/01/2011 - Breve log di traffico NAVTEX da Algeri, Limnos, Malta, Split, Roma, Pinneberg, Oostende, Irakleio, Izmir e Gislövshammar Radio sui 518 kHz (con qualche screenshot di "SeaTTY" il programma che utilizzo per la decodifica del traffico NAVTEX) ed, infine, lo screenshot relativo alla ricezione, alle ore 12 UTC, della stazione DCF77 sui 77.5 kHz (decodificato con Radio Clock). Ovviamente sempre utilizzando come antenna l' ottima e pratica Mini Whip:

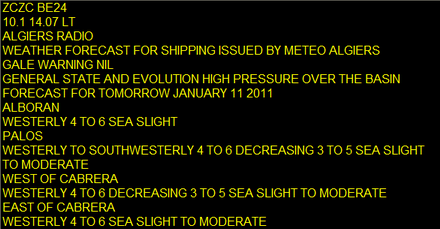

ZCZC BE24
10.1 14.07 LT
ALGIERS RADIO
WEATHER FORECAST FOR SHIPPING ISSUED BY METEO ALGIERS
GALE WARNING NIL
GENERAL STATE AND EVOLUTION HIGH PRESSURE OVER THE BASIN
FORECAST FOR TOMORROW JANUARY 11 2011
ALBORAN
WESTERLY 4 TO 6 SEA SLIGHT
PALOS
WESTERLY TO SOUTHWESTERLY 4 TO 6 DECREASING 3 TO 5 SEA SLIGHT
TO MODERATE
WEST OF CABRERA
WESTERLY 4 TO 6 DECREASING 3 TO 5 SEA SLIGHT TO MODERATE ....[cut]

ZCZC OA12
MALTARADIO WRNG NO 459/10
T_NISIA
FIRING EXERCISES FROM 01 JAN 2011 TO 31 DEC 2011 IN AREA BOUNDED BY
37-45N 010-15E
38-00N 010-30E.
NNNN ....[cut]

ZCZC LA15
251815 UTC DEC 10
LIMNOS RADIO NAVWARN 348/10
CENTRAL AIGWAIO NEA
SOUTH POINT OF MANDILOY ISLET
LIGHT 37-56N 024-31E UNLIT
NNNN ....[cut]

ZCZC QA46
201840 UTC DEC
SPLITRADIO/9AS NAV WNG 271/10
UNTILL NEXT NOTICE UNDERWATER WORKS IN GRUZ PORT. BERTHING ON THE BERTH NO. 12 (30 M FROM LIGHTHOUSE KANTAFIG IN BERTH NO. 11 DIRECTION), NO.13, AND 180 M FROM BERTH NO.13 IN BATAHOVINA DIRECTION, PROHIBITED. WIDE BERTH AND REDUCED SPEED REQUESTED ....[cut]

ZCZC RE34

091850 UTC JAN 11
WEATHER FORECAST OVER MEDITERRANEAN AREAS ISSUED BY ROME METEOROLOGY CENTRE
OF 18 09/01/2011
AND VALID UP TO 06 UTC OF 10/01/2011
1. WARNINGS:
THUNDERSTORMS UNDER COURSE:OVER NORTH AND SOUTH BALEARI SEAS.
THUNDERSTORMS FORECAST:OVER LIGURIAN SEA, CORSICAN SEA AND WESTERN
MEDITERRANEAN SEA.
GALES UNDER COURSE:NIL
GALES FORECAST:NIL
2. WEATHER SITUATION ....[cut]

ZCZC TE18
091700 UTC JAN =
OOSTENDERADIO - WX 18/11 =
OHAMES, DOVER AN_ THE BELGIAN COAST ....[cut]

ZCZC HE29
102000 UTC JAN 10
IRAKLEIO RADIO WEATHER FORECAST
PART 1
NO GALE
PART 2
SYNOPSIS OF SURFACE WEATHER CHART
101500 UTC
LOW PRESSURES 1016 OVER N ITALY AND
CORSICA AND HIGH 1024 OVER NE
BALKANS AND 1028 OVER BLACK SEA
AND TURKEY
PART 3
FCST FOR 24 HOURS
FM 102200 UTC UP TO 112200 UTC
KITHIRA SEA
VRB 4 LATER S. MOD LOC POOR
SWEST KRITIKO
W NW 4 SOON VRB AND W OF 22.00 S
SW 4 LOC 5. MOD ....[cut]

ZCZC IA01
101402 UTC JAN 2011
IZMIR TURK RADIO
NAVTEX-N/W NR :022/11
BEGINNING FROM 10 JAN 11 LIST OF THE
INOPERATIVE AIDS TO NAVIGATION IN TURKISH
COASTSUARE AS FOLLOWS.
BLACKSEA
ISTANBUL LIGHT BUOY
41 52 50 N 028 00 00 E ....[cut]

ZCZC JA18
181710 UTC NOV
GERMAN NAV WARN 558
WESTERN BALTIC. BIGHT OF MECKLENBURG.
MEASURING-BEACON: 54-17N 011-25E UNLIT
NNNN ....[cut]
